kitagawa “引張試験”とは？
アンカー打設工事において、施工後の品質を確保するためには、適切な試験を実施することが不可欠です。その中でも、アンカーの耐荷力を確認するために行われるのが「引張試験」です。”引張試験”とは、設置されたアンカーに引張荷重を加え、規定の強度を満たしているかを確認する試験方法です。
アンカー打設工事とは？

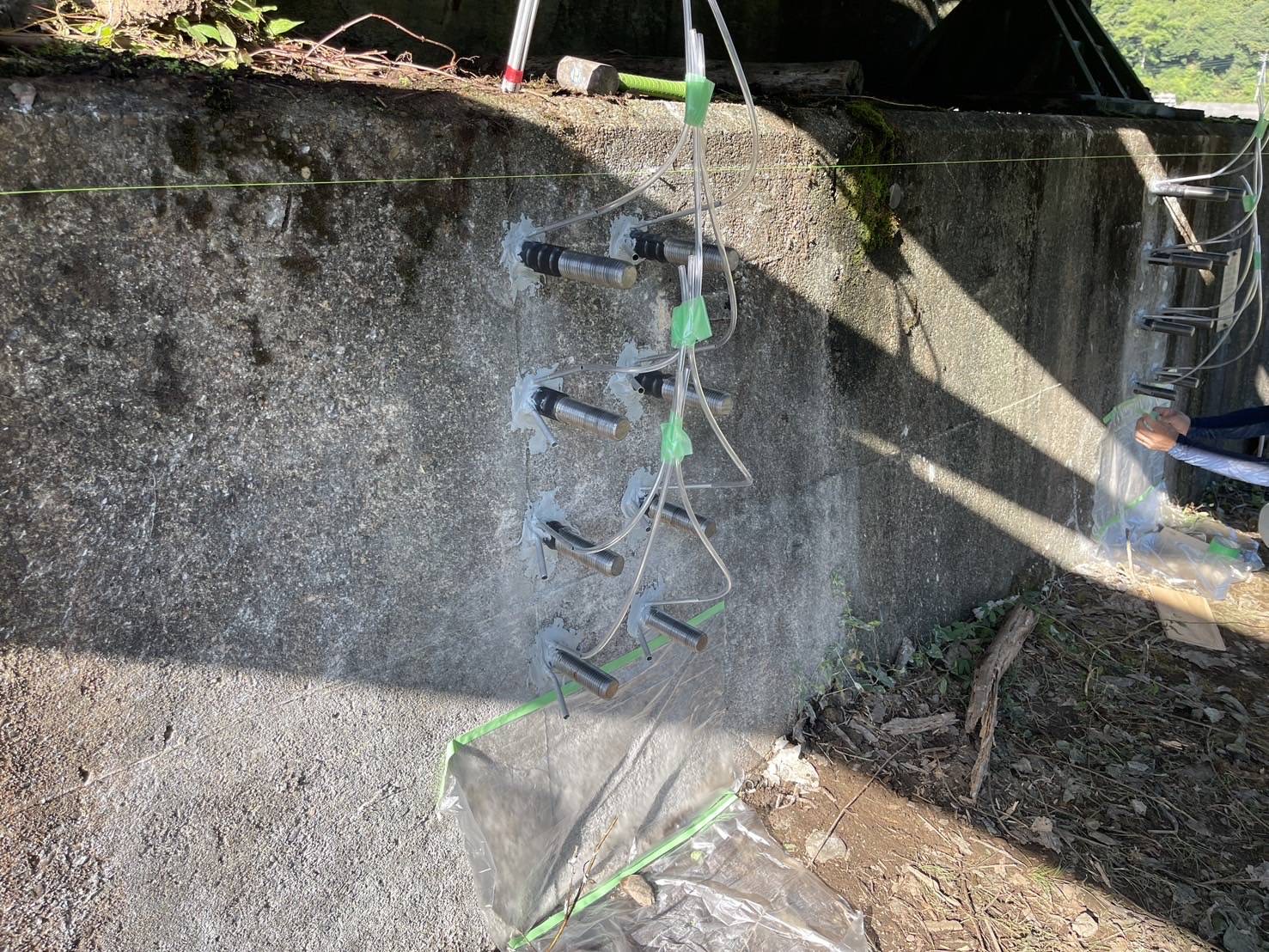

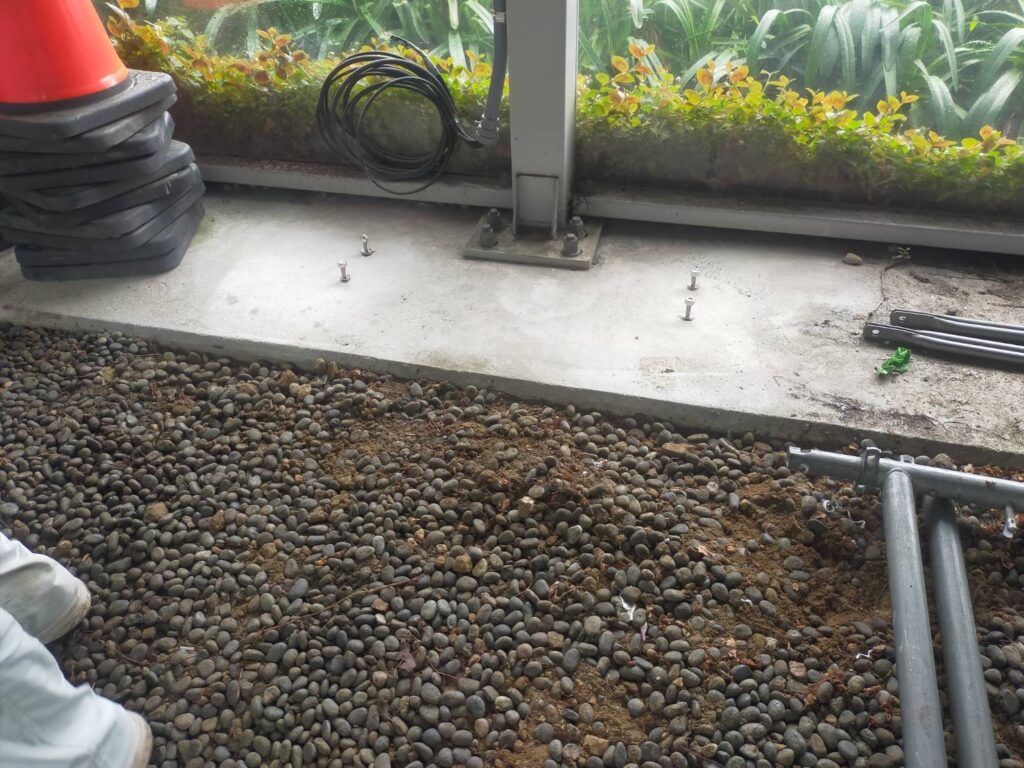

そもそもアンカー打設工事とは、建築物や構造物の基礎部分にアンカー（ボルトや金具）を固定する施工方法です。アンカーは、建物の補強や設備の固定に使用され、耐震補強工事などでも重要な役割を果たします。アンカーを確実に打設することで、建物の強度や耐久性が向上し、安全性を高めることができます。
アンカーの種類には、以下のようなものがあります。
接着系アンカー（カプセル型）
削孔した穴の中に挿入したカプセルを粉砕、混合させて打ち込むアンカー
接着系アンカー（注入型）
主剤と硬化剤を混合させてあらかじめ削孔した穴の中に充填させて化学反応によって硬化させるアンカー
金属系アンカー
打撃または締め付けることにより削孔した穴の中アンカーの拡張部が開き母材に固着するアンカー
適切な施工を行い、さらに引張試験による品質管理を徹底することで、長期間にわたり安心して使用できる構造物を実現できます。
引張試験の目的
アンカーは建築・土木工事で広く用いられ、耐震補強や設備の固定に不可欠な部材です。万が一、アンカーが所定の強度を満たさない場合、構造物の安全性が損なわれる可能性があります。そのため、引張試験を実施し、以下のような点を確認する必要があります。
- 設計通りの耐荷力が確保されているか
- 施工ミスや不具合（施工不良、材料の欠陥など）がないか
- 施工環境（基材の強度やアンカーの定着状態）が適切であるか
引張試験の方法
引張試験にはいくつかの方法があり、主に荷重方式によって分類されます。
荷重方式による分類
破壊試験（最大荷重試験）
アンカーを破壊するまで荷重を加え、最大耐荷重を測定する。実験室や試作段階での評価に用いられることが多い。
非破壊試験（許容荷重試験）
設計荷重まで加えて耐荷力を確認する。施工後の品質管理において実施されることが一般的。
試験手順
- アンカーの設置状態を確認し、試験機を適切にセットする。
- 引張試験機に適合するアタッチメントを使用。
- 設計荷重まで徐々に引張力を加える。
- 一定時間、荷重を保持し、異常の有無を確認。
- 荷重を除去し、アンカーや基材の損傷を確認。
- 変形量や耐荷重データを記録。
試験結果の評価方法
合否判定基準
引張試験の結果は、設計基準や各種規格（JIS規格や建築基準法など）と照らし合わせて評価されます。一般的な合否判定基準は以下の通りです。
- 所定の荷重に耐えた場合 → 合格
- 設計荷重を下回る耐荷力 → 不合格
- 過度な変形・クラック発生 → 要注意
試験結果の考察と改善策
試験で不合格となった場合、以下の要因を確認し、適切な対策を講じる必要があります。
- 施工不良の確認（削孔径・深さ、アンカーの清掃不足など）
- 基材の強度確認（コンクリートや基礎の強度不足）
- アンカー材質の適合性検討（適切な種類・サイズの選定）
株式会社HOLTECHに依頼するメリット
当社、株式会社HOLTECHはアンカー打設工事および引張試験の専門家として、数多くの施工実績を有しています。当社に依頼することで、以下のようなメリットがございます。
- 確かな技術力：経験豊富な技術者が正確な施工を実施。
- 高品質な引張試験：最新の試験機器を用いた信頼性の高い試験。
- 迅速な対応：現場の状況に応じたスピーディーな対応で工期短縮に貢献。
- 適切な品質管理：厳格な基準に基づいた品質管理で安全性を確保。
アンカー打設工事の品質向上を目指すなら、ぜひ株式会社HOLTECHにご相談ください。
まとめ
引張試験は、アンカー打設工事の品質管理において重要な役割を果たします。適切な試験を実施することで、安全性の確保と施工品質の向上が可能となります。施工現場においては、試験の実施基準を遵守し、確実な品質管理を行うことが求められます。信頼できる施工と試験をお求めの際は、ぜひ株式会社HOLTECHにお任せください。
